歡迎光臨山東華太工程材料有限公司企業官網
土工格柵
全國服務熱線： 133-7548-9986高總
點擊排行
經編雙向土工格柵涂層工藝對拉伸性能的影響
作者：hengke 來源：山東華太工程材料有限公司時間：2021-04-24 14:18:14 訪問量：次
描述：經編雙向土工格柵在涂層后，經向斷裂強度比未涂層增加了11．4％，緯 向斷裂強度增加了9．8％。涂層后 斷裂強度的增加是因為聚氯 乙烯涂層劑塑化后，使雙向纖維間的強度更趨于一致 ，增加了纖維受力的同時性，同時纖維間的摩擦力增加 。因此涂層對產品強度提高起到艮大的作用。

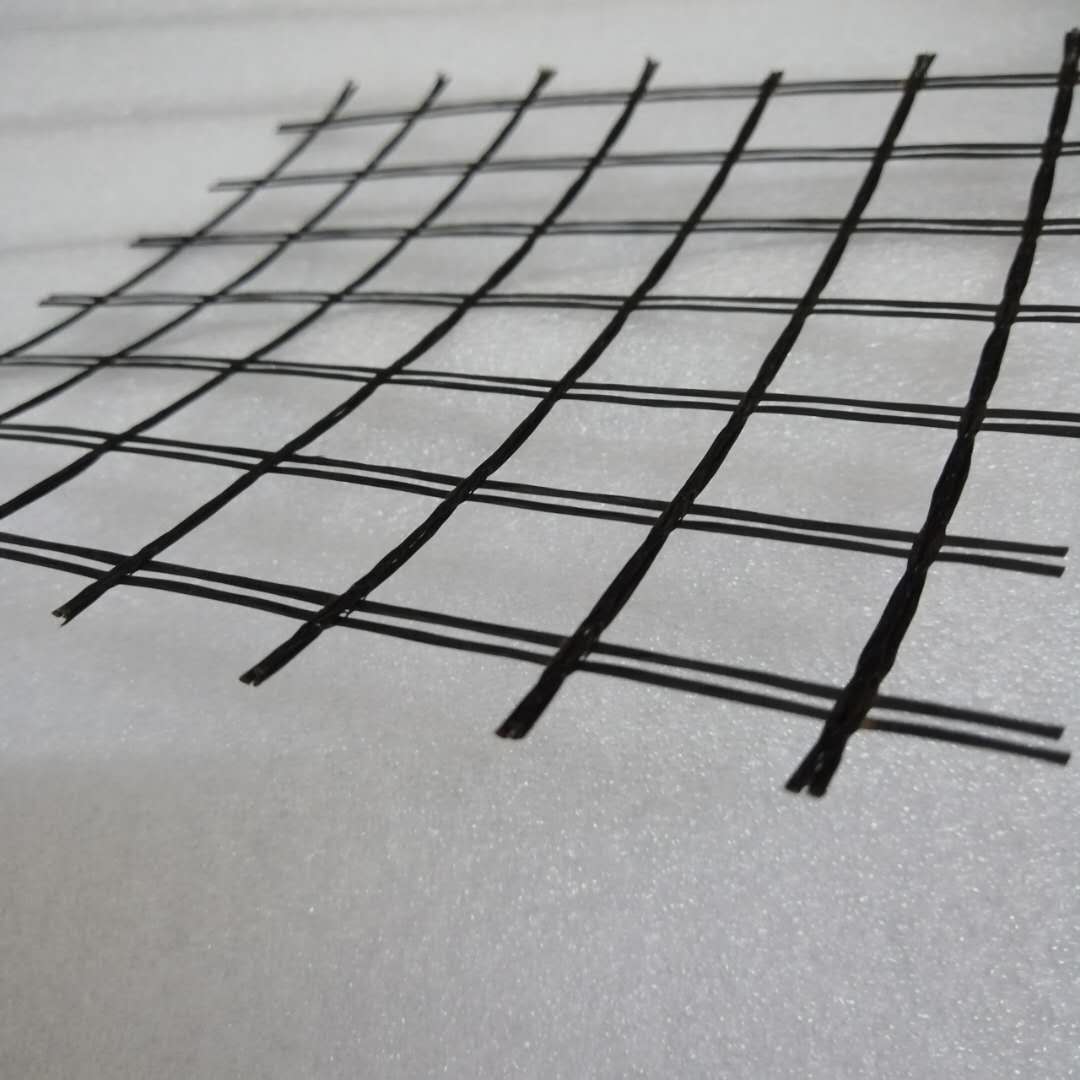

.jpg)
經編雙向土工格柵涂層工藝對拉伸性能的影響
雙向土工格柵是近幾年發展起來 的一種新型的土工建筑材料。由于其優異的力學性能，被廣泛地 應用于土木工程建設中,對地基、路基、河堤等的加固起到了非常好的作用 。
雙向土工格柵的生產不同于傳統 的塑料格 柵，其工 藝流程為：原料一整經一織造一后整理一檢驗 、包裝入庫 。涂層工藝對經編雙向土工格柵拉伸性能 的影響 ，以利各生產企業對產品的進一步開發及合理選擇后整理工藝參數 。
雙向土工格柵的后整理工藝主要是進行聚氯乙烯的浸漬涂層處理并進行烘干。經編滌 綸土工格柵經過聚氯乙烯涂層處理后，織物變得比較硬挺，拉伸強度、結點強度提高 ，但模量有所下降。其次，其拉伸性能也發生了比較明顯的變化
經編雙向土工格柵在涂層后，經向斷裂強度比未涂層增加了11．4％，緯 向斷裂強度增加了9．8％。涂層后 斷裂強度的增加是因為聚氯 乙烯涂層劑塑化后，使雙向纖維間的強度更趨于一致 ，增加了纖維受力的同時性，同時纖維間的摩擦力增加 。因此涂層對產品強度提高起到艮大的作用。
.jpg)
經編雙向土工格柵經涂層后，經向斷裂伸長率比未涂層增加了46.3％，緯向斷裂伸長率比原來增加55.0％：格柵經向在10％伸長時的強度比未涂層的格柵降低了18．3％，格柵緯 向在 10％伸長時的強度 比未涂層的格柵降低了24.0％。
雙向在涂層過程中處手較高的溫度 (160~ ，大于雙向的玻璃化溫度) 下，作為高分子聚合物，滌綸 的拉 伸性能也發 生一定程度 的變化 。在較 高的溫度下，雙向分子鏈動 能增 加，導致有一 小部分 的分子鏈掙脫原來的束縛 ，改變了原來分子鏈排列整齊的結構，降低了纖維的取向度。雙向纖維內部結構的變化，使其拉伸性能產生變化，涂層后斷裂伸長率的顯著增加和在 10％伸長時的強度降低就是這種結構變化的結果。從測試數據中還可以看到，涂層前后格柵經向 10％伸長的強度損失和延伸率變化都比緯向小。這是 由于在涂層過程中，格柵的經向始終受到拉伸力的作用，在高溫下分子重新進行了排列；而緯向未受任何拉力，故襯緯紗纖維的分子排列沒有經向有序。經過對涂層設備的改進，這一現象有明顯改變。
